Modules additionnels et adaptateurs pour équipement ultérieur.

Les modules Q modules sont des modules additionnels et adaptateurs d’impulsions séparés, avec lesquels vous pouvez élargir la puissance de nos appareils de mesure. Les compteurs de consommation existants peuvent ainsi s’intégrer à peu de frais dans un système de relève à distance des compteurs.

De par leur montage ultérieur, la durée de vie des modules est indépendante de la durée d’utilisation légale des appareils de mesures. Le module additionnel pour compteurs d’eau peut être utilisé sur une durée de 13 ans par exemple.

Contact:

ma_08
Patrick Llorca
Directeur Commercial
France
tél. +33 173 775 651
patrick.llorca@qundis.com

Module radio additionnel pour compteur d’énergie thermique

Qmodule_WFZ16_heat_sr_72dpi

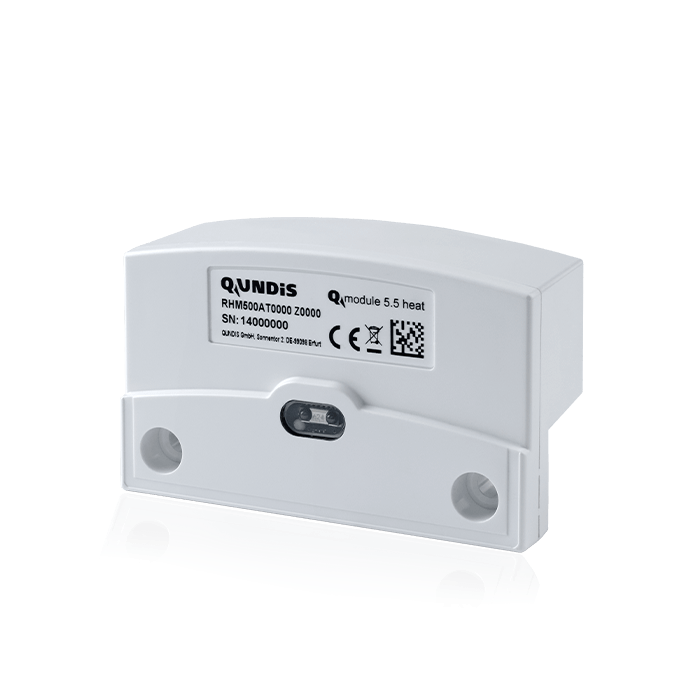

Module radio additionnel WFZ16.O

  • pour l’acquisition des données de consommation par radio à travers les nœuds de réseau dans un système Q AMR
  • variante produit disponible avec antenne longue distance
  • paramétrage par interface optique (IrDA)
  • adapté pour l’équipement ultérieur de compteurs d’énergie thermique compacts et split (voir fiche de données techniques)

La gamme QUNDIS
(Fichier PDF, 2,5 MB)

Fiche technique

(Fichier PDF, 255 KB)

Qmodule_WFZ166.0_heat_sr_72dpi

Module radio additionnel WFZ166.O

  • pour l’acquisition des données de consommation par radio sur place sans utiliser de collecteurs de données stationnaires dans un système Q walk-by
  • également utilisable dans un système Q AMR par paramétrage unique du module radio
  • variante produit disponible avec antenne longue distance
  • paramétrage par interface optique (IrDA)
  • adapté pour l’équipement ultérieur de compteurs d’énergie thermique compacts et split (voir fiche de données techniques)

La gamme QUNDIS

(Fichier PDF, 1,4 MB)

Fiche technique

(Fichier PDF, 255 KB)

Module additionnel M-Bus pour compteur d’énergie thermique

Qmodule_MHM5_sr_72dpi

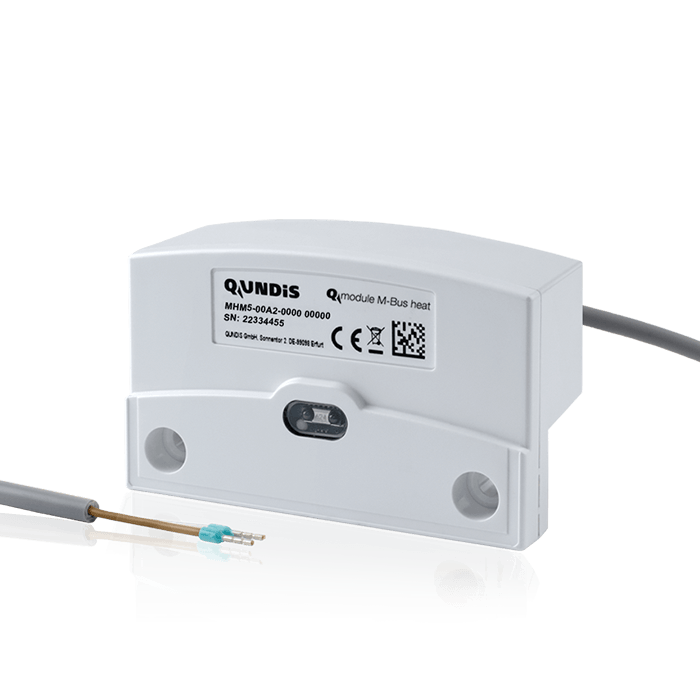

Module additionnel M-Bus MHM5

  • pour la relève par réseau câblé, autant de fois que l’on souhaite et à n’importe quelle heure
  • sert à la communication avec un système centralisé M-Bus
  • une pile supplémentaire prend en charge l’alimentation électrique, si la tension M-Bus n’est pas présente
  • Paramétrage directement à travers le réseau M-Bus
  • adapté pour les compteurs d’énergie thermique compacts Q heat 5 (Séries G2x et G5x avec unité de calcul R2x)

La gamme QUNDIS

(Fichier PDF, 1,4 MB)

Fiche technique

(Fichier PDF, 281 KB)

Module radio additionnel pour compteur d'eau

Q module 5.5 water

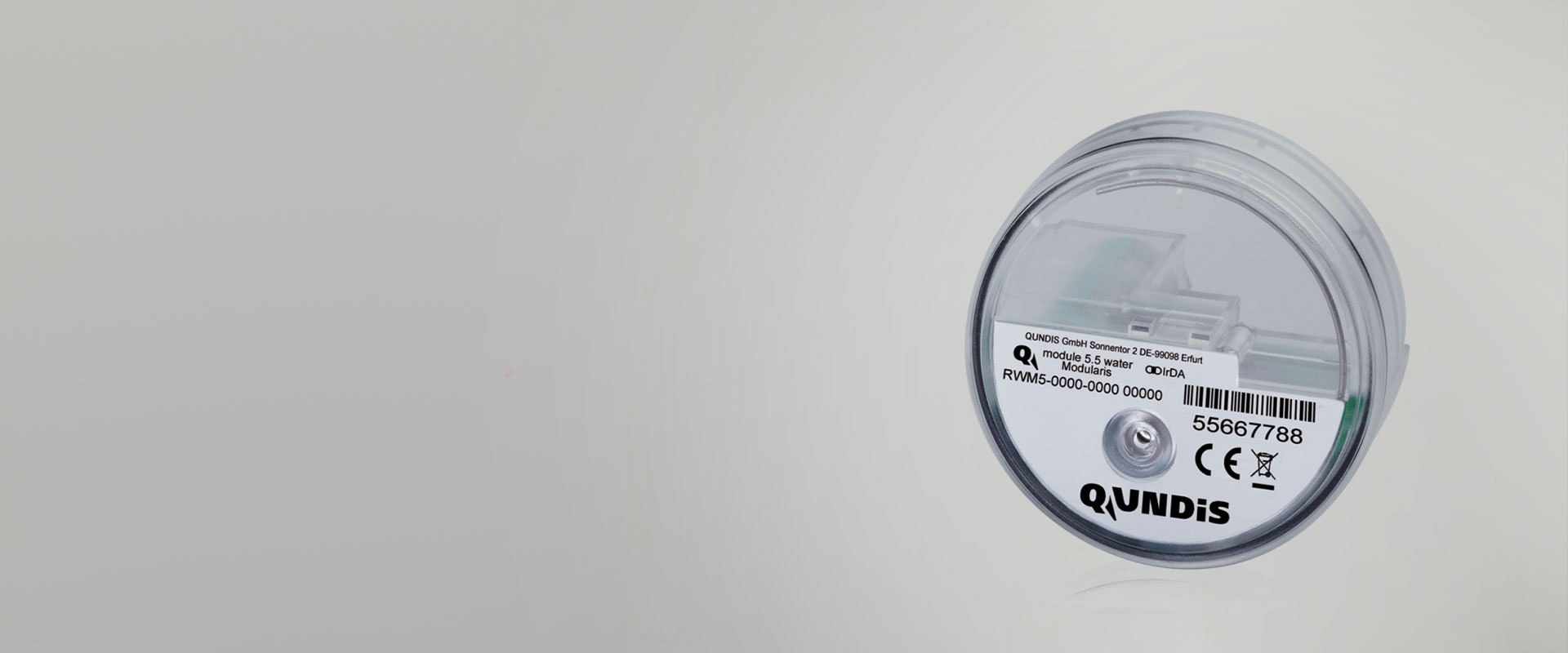

Module radio additionnel Q module 5.5 water

Le nouveau module radio Q module 5.5 water permet un équipement ultérieur aisé des compteurs d’eau Modularis existants pour les intégrer dans un système Q walk-by ou Q AMR. Il établit de nouvelles normes en termes de performance radio. Avec l’introduction du mode-C, la portée radio dans les bâtiments standards a pratiquement pu être doublée.



  • pour la relève des données de consommation de compteurs d’eau chaude ou froide avec pré-équipement radio
  • utilisable en premier montage ou en équipement ultérieur
  • paramétrage par interface optique (IrDA)
  • valeurs de la relève des compteurs mécaniques et électroniques toujours identiques
  • mise à jour du mode S vers le mode C possible sur site
  • convient aux compteurs d’eau mécaniques Modularis de QUNDIS et d’autres fabricants (voir fiche technique)

La gamme QUNDIS

(Fichier PDF, 1,4 MB)

Fiche technique

(Fichier PDF, 229 KB)

Dépliant du produit
(Fichier PDF, 140 KB)

Qmodule_WFZ16_MO_xxx

Module radio additionnel WFZ16

  • pour l’acquisition par radio de données de consommation de compteurs d’eau chaude ou froide dans un système Q AMR
  • utilisable en première monte ou en équipement ultérieur
  • paramétrage par interface optique (IrDA)
  • adapté pour compteurs d’eau QUNDIS avec pré-équipement radio et pour les appareils d’autres fabricants avec des compteurs modulaires (voir fiche de données techniques)
  • à partir de août 2016, le produit est remplacé par son successeur Q module 5.5 water

La gamme QUNDIS

(Fichier PDF, 1,4 MB)

Fiche technique

(Fichier PDF, 396 KB)

Qmodule_WFZ16_sr_72dpi

Module radio additionnel WFZ166

  • pour l’acquisition par radio de données de consommation de compteurs d’eau chaude ou froide sur place sans utiliser les nœuds de réseau dans un système Q walk-by
  • utilisable en première monte ou en équipement ultérieur
  • paramétrage par interface optique (IrDA)
  • également utilisable dans un système Q AMR par re-paramétrage unique du module radio
  • adapté pour compteurs d’eau QUNDIS avec pré-équipement radio et pour les appareils d’autres fabricants avec des compteurs modulaires (voir fiche de données techniques)
  • à partir de août 2016, le produit est remplacé par son successeur Q module 5.5 water

La gamme QUNDIS

(Fichier PDF, 1,4 MB)

Fiche technique

(Fichier PDF, 396 KB)

Adaptateurs d'impulsions

Qmodule_Impulsadapter_AEW310_sr_72dpi

Adaptateur d’impulsions Q M-Bus AEW310.2

Adapté pour de nombreux types de compteurs : l’adaptateur d’impulsions Q M-Bus AEW310.2 permet une intégration ultérieure de compteurs de consommation dans un système Q M-Bus, y compris les compteurs d’eau chaude et froide, de gaz et d’électricité.

L’appareil collecte et diffuse les impulsions d’un ou de deux compteurs de consommation avec sortie d’impulsions. Les valeurs de consommation peuvent ensuite être relevées à travers le M-Bus par un système centralisé pour bâtiments M-Bus.

La gamme QUNDIS

(Fichier PDF, 1,4 MB)

Fiche technique

(Fichier PDF, 99 KB)

Qmodule_Impulsadapter_AEW36_sr_72dpi

Adaptateur d’impulsions Q AMR AEW36.2

Les compteurs de consommation deviennent compatibles radio : L’adaptateur d’impulsions Q AMR AEW36.2 permet une intégration ultérieure de compteurs de consommation dans un système d’acquisition de données de consommation par radio.

L’adaptateur collecte et diffuse les impulsions d’un ou de deux compteurs de consommation avec sortie d’impulsions. Ainsi, les données peuvent être transmises correctement à un nœud de réseau dans le bâtiment. L’adaptateur d’impulsions Q AMR AEW36.2 constitue une méthode simple pour intégrer les compteurs de consommation dotés de sorties d’impulsions dans le système Q AMR.

Cela concerne les compteurs d’eau chaude et froide, de gaz et d’électricité et d’autres supports.

Vous évitez ainsi de devoir pénétrer dans le logement et de devoir noter les valeurs lues à la main.

La gamme QUNDIS

(Fichier PDF, 1,4 MB)

Fiche technique

(Fichier PDF, 310 KB)

Qmodule_Impulsadapter_AEW36_sr_72dpi

Adaptateur d’impulsions Q walk-by AEW366.2

Rend les compteurs plus intelligents : l’adaptateur d’impulsions AEW366.2 diffuse les impulsions d’un ou de deux compteurs de consommation avec sortie d’impulsions et alimente le système Q walk-by.

On réussit ainsi l’intégration des compteurs de consommation d’eau chaude et froide, de gaz et d’électricité et d’autres supports qui sont dotés de sorties d’impulsions.

La gamme QUNDIS
(Fichier PDF, 1,4 MB)

Fiche technique

(Fichier PDF, 310 KB)
