Les compteurs d’énergie thermique de QUNDIS.

Les compteurs d’énergie thermique QUNDIS sont les solutions parfaites pour la mesure et l’acquisition de la consommation de chaleur dans les installations de chauffage central.

Tous les modèles Q heat 5 peuvent être largement utilisés en raison de leur conception compacte et leur simplicité d’utilisation. Ils sont tout aussi bien adaptés à l’emploi dans les chauffages au sol que pour les installations de radiateurs.

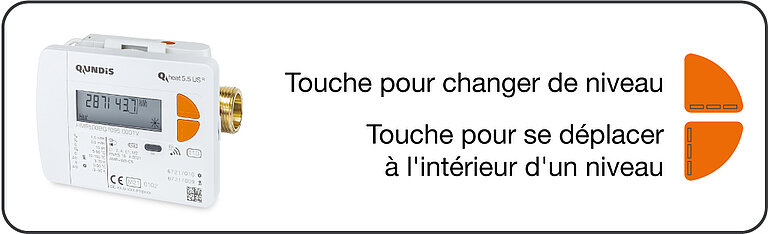

Par pression d´un bouton, vous pouvez faire apparaître sur la boucle d´affichage la consommation actuelle d´énergie, la date anniversaire et la valeur cumulée à la date anniversaire.

  • diversifié: pour de nombreuses gammes de débits
  • communicant: interface IrDA intégrée, et intégration dans les systèmes radio ou M-Bus possible à tout moment
  • modulable: Q heat 5 disponible sous forme de compteur de chaleur ou compteur combiné de chaleur et de réfrigération
  • rapide: possibilité d’un cycle de mesure à partir de 4 secondes
  • sûr: un plombage avec numéro de série remplace le plombage « Selflock » (Clip)

Contact:


Patrick Simoneau
Directeur National
QUNDIS France
patrick.simoneau@qundis.com

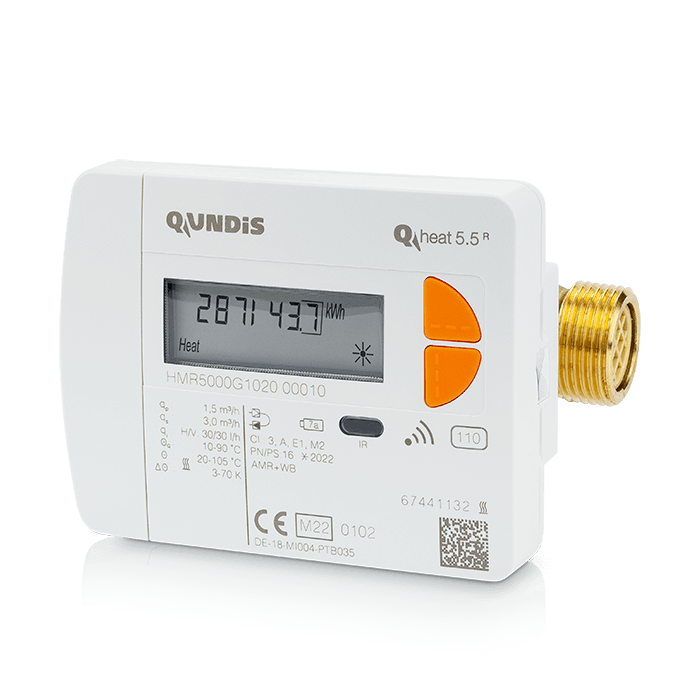

Qheat5.5R

Compteur d’énergie thermique radio intégré

Q heat 5. 5 R

Radio intégrée pour encore plus de confort.

Le nouveau compteur d’énergie thermique compact Q heat 5.5 R avec technologie radio intégrée se distingue par sa flexibilité pour une utilisation à l’épreuve du temps dans les immeubles d’habitation ainsi que dans les locaux commerciaux.

Les compteurs avec raccordement à vis et à capsule sont disponibles en différents modèles et tailles pour enregistrer la consommation d’énergie des solutions de chauffage, d’énergie solaire et de traitement de l’eau chaude. Tous les modèles d’appareils sont équipés en standard d’une unité de calcul amovible. La conception compacte – sans module supplémentaire – permet une installation facile. Grâce à la transmission radio intégrée et au démarrage radio automatique, la mise en service et l’intégration dans un système radio Q walk-by ou Q AMR sont rapides. Le cycle d’enregistrement statique toutes les 36 secondes (batterie de 10 ans) permet d’obtenir une grande précision de comptage.

Afin de pouvoir réagir de manière flexible aux exigences et aux situations d’installation les plus diverses, le Q heat 5.5 R peut être commuté sur place entre le départ et le retour sans devoir changer les sondes de température. En outre, il est également possible de changer l’unité d’énergie (GJ – MJ <-> kWh – MWh).

Sur demande, toutes les variantes de compteurs de chaleur peuvent être commandées en option avec un cryptage AES. Si nécessaire, le décryptage est possible dans le cadre du portail Q SMP.

Variantes de compteurs d’énergie thermique Débits nominaux
Type à vis 80 mm qp 1,5 m³/h
Type à vis 110 mm qp 0,6 m³/h and 1,5 m³/h
Type à vis 130 mm qp 2,5 m³/h
Capsule de mesure Ista IST (G 2″) qp 0,6 m³/h, 1,5 m³/h and 2,5 m³/h
Capsule de mesure Allmess A1 (M77 x 1,5) qp 1,5 m³/h
Capsule de mesure TE1 (M62 x 2) qp 1,5 m³/h and 2,5 m³/h

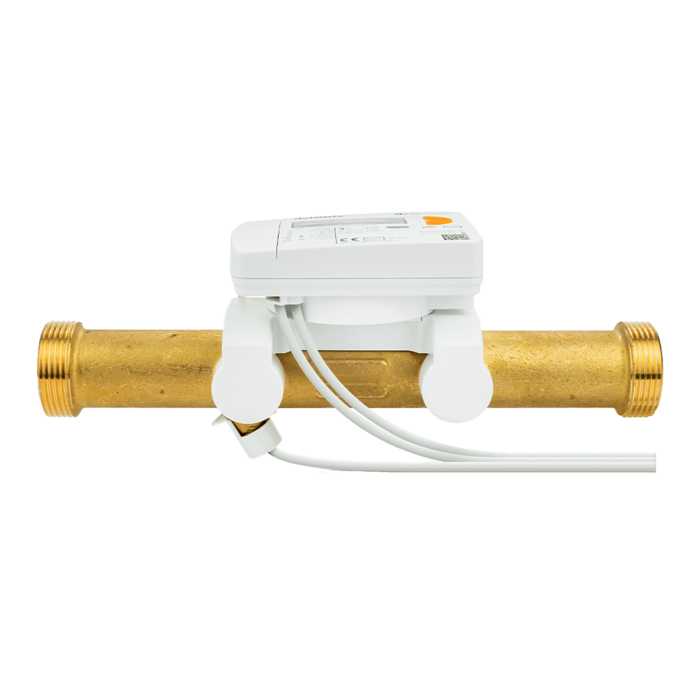

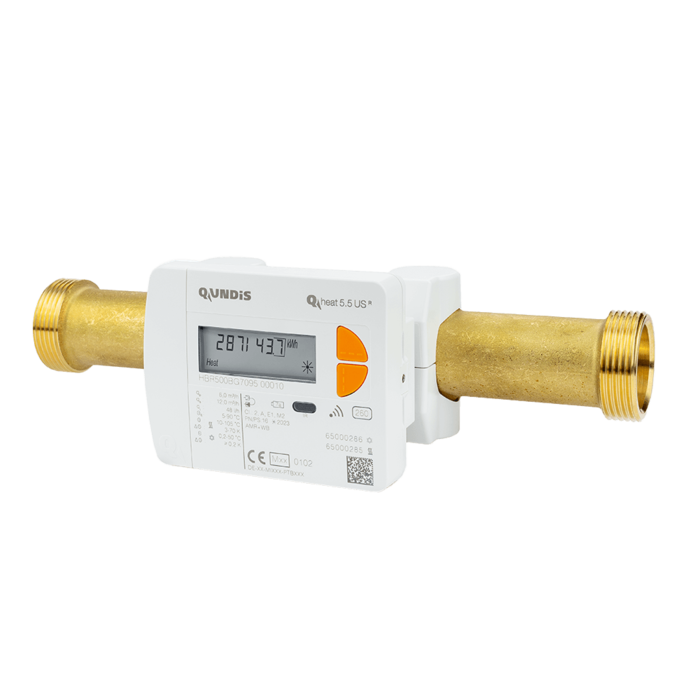

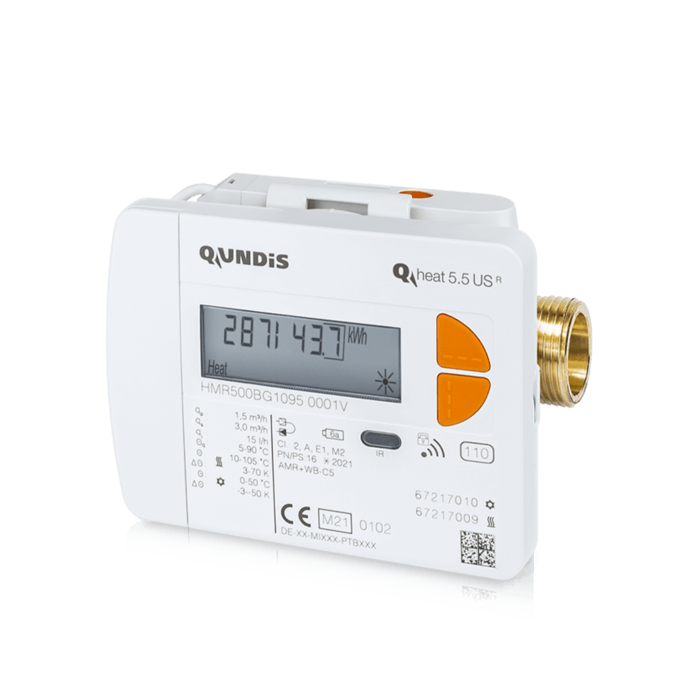

Compteur d’énergie thermique ultrasonique
Q heat 5.5 US R

La fiabilité et précision de la mesure s’inscrit dans la durée.

La technique de mesure à ultrasons est synonyme de précision, de mesures stables à long terme et de manipulation simple lors du montage. Combinée à la technique radio intégrée, elle devient une solution incontournable dans le domaine de la collecte des index de consommation. Le cycle de mesure court et statique toutes les 4 secondes, la plage dynamique allant jusqu’à 1:250 et la classe de précision de mesure 2 se traduisent par une très grande fiabilité et précision de mesure.

Pour la collecte de la consommation d’énergie des installations de chauffage et de refroidissement à boucle horizontale, des compteurs à raccords vissés sont disponibles dans les débits de 0,6  à 10,0 m3/h.

Les dimensions compactes, le calculateur amovible ainsi que les possibilités de positionnement variées offrent une grande marge de manœuvre pour le montage, même dans des situations où la gaine technique est très restreinte. De plus, il est possible, si nécessaire, de passer sur place de l’aller au retour – sans changer les sondes de température – ainsi que des unités d’énergie (GJ – MJ <-> kWh -MWh).

Un cryptage des données au protocole AES est possible sur demande. Le décodage peut être effectué en fonction de la demande au sein du Q SMP. Des appareils avec des télégrammes AMR purs ou AMR étendus sont disponibles en option.



Variantes de compteurs d’énergie thermique Tailles de débit
Raccord 110 mm qp 0,6 m³/h
Raccord 110 mm qp 1,5 m³/h
Raccord 130 mm qp 1,5 m³/h
Raccord 130 mm qp 2,5 m³/h
Raccord 150 mm qp 3,5 m³/h     NOUVEAU
Raccord 150 mm qp 6,0 m³/h     NOUVEAU
Raccord 260 mm qp 3,5 m³/h     NOUVEAU
Raccord 260 mm qp 6,0 m³/h     NOUVEAU
Raccord 200 mm qp 10,0 m³/h   NOUVEAU
Raccord 300 mm qp 10,0 m³/h   NOUVEAU

Fiche technique
(Fichier PDF)

Nouveau

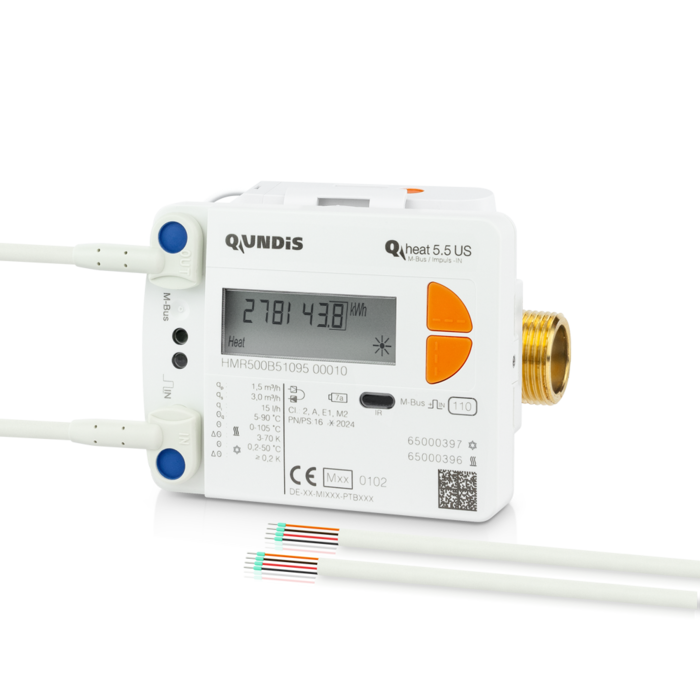

Compteur d’énergie thermique à ultrasons
Q heat 5.5 US M-Bus / Impuls-IN

La précision du comptage alliée à la fiabilité.

Le compteur d’énergie thermique Q heat 5.5 US M-Bus / Impuls-IN est la solution pour une technologie de mesure par ultrasons précise et fiable. Avec son interface M-Bus intégrée et ses deux entrées d’impulsion, le compteur de chaleur à ultrasons a une plage dynamique allant jusqu’à 1:250 et mesure avec précision même les plus faibles débits. Grâce à ses dimensions compactes et à une unité de calcul amovible, il offre une flexibilité maximale dans toutes les situations d’installation – même le montage en hauteur est possible sans difficulté. L’interface M-Bus intégrée et les deux entrées d’impulsion permettent de raccorder facilement le système et de réduire le temps et les coûts d’installation. Parfait pour les situations de montage compliquées, le Q heat 5.5 US M-Bus / Impuls-IN garantit une précision et une efficacité maximales dans votre réseau M-Bus.



Variantes de compteurs d’énergie thermique Tailles de débit
Raccord 110 mm qp 0,6 m³/h
Raccord 110 mm qp 1,5 m³/h
Raccord 130 mm qp 1,5 m³/h
Raccord 130 mm qp 2,5 m³/h
Raccord 150 mm qp 3,5 m³/h
Raccord 150 mm qp 6,0 m³/h
Raccord 260 mm qp 3,5 m³/h
Raccord 260 mm qp 6,0 m³/h
Raccord 200 mm qp 10,0 m³/h
Raccord 300 mm qp 10,0 m³/h

DISPONIBLE MAINTENANT

Fiche de prix (English)
(Fichier PDF)

Fiche technique
(PDF file – available soon)

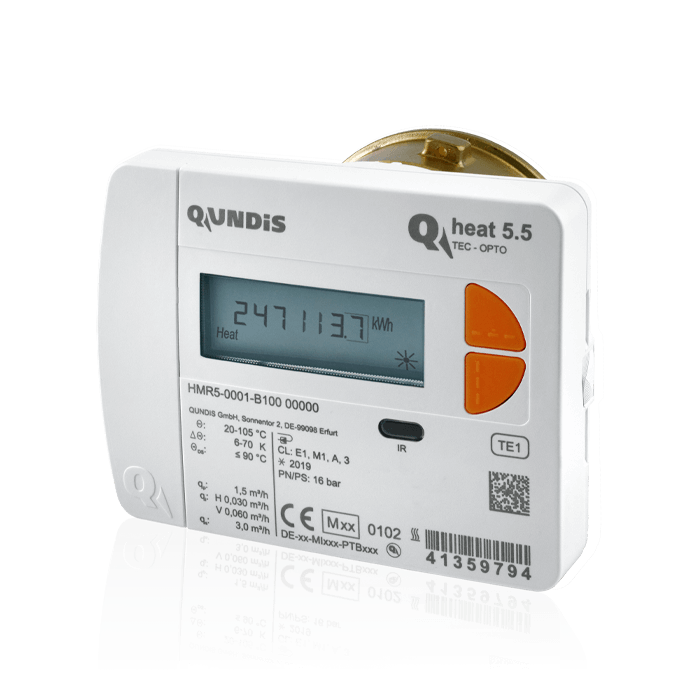

Compteur d’énergie thermique Q heat 5

Compact et pour une large utilisation.

Le compteur d’énergie thermique Q heat 5 dispose en série d’une interface IrDA. Il est disponible avec filetage ou capsule de mesure. Si la transmission de données doit se faire par radio (Q AMR, Q walk-by) ou par câble (Q M-Bus), l’appareil peut aisément être équipé d’un module additionnel (sur demande même en usine).

Pour les applications spéciales, telles que la production d’eau chaude, nous avons pourvu Q heat 5 d’un cycle de mesure rapide. Toutes les unités de mesure de débit sont disponibles dans les débits volumiques éprouvés de 0,6 / 1,5 et 2,5 m3/h.

Maintenant avec boucle d’affichage: après avoir appuyé sur n’importe quelle touche en mode veille, l’afficheur du Q heat 5 affiche en boucle la valeur actuelle, la date de référence ainsi que la valeur à la date de référence. Cette boucle est répétée dix fois. Un test d’afficheur sépare l’affichage de la valeur actuelle de celle à la date de référence. Cela facilite grandement la lecture par soi-même ou bien la lecture par du personnel non formé.

Dépliant du produit
(Fichier PDF)

Fiche technique
(Fichier PDF)

Compteur Q heat 5 M-Bus / Impuls-IN

L’intégration parfaite dans un réseau M-Bus.

QUNDIS propose deux nouvelles variantes produit du compteur d’énergie thermique à visser Q heat 5, qui a déjà fait ses preuves. Le Q heat 5 M-Bus / Impuls-IN (entrées d’impulsions) dispose des interfaces de communication intégrées M-Bus et Impuls-IN. Ainsi, on peut intégrer jusqu’à deux compteurs d’eau dans un réseau M-Bus existant, via une connexion standardisée. Grâce à un concept d’utilisation unique en son genre, les compteurs d’énergie thermique sont très facilement paramétrables, ce qui réduit considérablement le temps d’installation et les coûts pour l’intégration dans un réseau M-Bus. Pour le Q heat 5 M-Bus, l’interface d’impulsion Impuls-IN a été omise.

En raison de leur conception compacte ainsi que de leur unité de calcul amovible, les compteurs d’énergie thermique sont particulièrement adaptés aux installations avec peu de place disponible. Avec 63,6 mm, le Q heat 5 M-Bus / Impuls-IN est le compteur d’énergie thermique avec la plus petite hauteur d’installation de sa catégorie sur le marché.

Dépliant du produit
(Fichier PDF)

Fiche technique
(Fichier PDF)

Q_heat_5_5_US_QDS_OPTO_web

Compteur d’énergie thermique à ultrasons Q heat 5.5 US

Robuste et de haute precision.

Le Q heat 5.5 US fonctionne sur la base de la dernière technologie à ultrasons. Elle a ses atouts là où des mesures particulièrement précises et stables à long terme sont nécessaires. La pièce de mesure du volume en laiton très robuste et d’autres matériaux de haute qualité empêchent également les dépôts et l’usure.

La hauteur totale compacte et l’unité de calcul amovible permettent une utilisation dans les espaces les plus réduits et une position d’installation librement sélectionnable.

Le Q heat 5.5 US peut être intégré dans la solution QUNDIS grâce à des modules de communication intégrées (Q walk-by, Q AMR* Q M-Bus). Une interface de sortie d’impulsion est également disponible.

Toutes les pièces de mesure de volume sont disponibles dans les débits éprouvés de 0,6 m3/h, 1,5 m3/h et 2,5 m3/h.

* Q AMR – exclusivement pour réception par la Q gateway 5.5 direct.

Fiche technique
(Fichier PDF)

Q_heat_5_5_US_QDS_OPTO_COMP_web

Compteur d’énergie thermique à ultrasons Q heat 5.5 US comp.

Ultraléger et de haute précision..

Le Q heat 5.5 US composite fonctionne sur la base de la dernière technologie à ultrasons. Elle a ses atouts là où des mesures particulièrement précises et stables à long terme sont nécessaires.

Le compteur volumétrique en PVC renforcé de fibres de verre, combine parfaitement résistance et légèreté.

Le Q heat 5.5 US peut être intégré dans la solution QUNDIS grâce à des modules de communication intégrées (Q walk-by, Q AMR, Q M-Bus).

Toutes les pièces de mesure de volume sont disponibles dans les débits éprouvés de 0,6 m3/h, 1,5 m3/h et 2,5 m3/h.

* Q AMR – exclusivement pour réception par la Q gateway 5.5 direct.

Fiche technique
(Fichier PDF)

Compteur d’énergie thermique Q heat split

Pour de gros débits et des températures élevées.

Nos compteurs d’énergie thermique Q heat split sont constitués d’un calculateur électronique, d’une unité de mesure de débit et de capteurs de température. Ils sont conseillés pour de forts débits volumiques et des températures élevées. Selon le débit requis, l’unité de mesure est équipée d’un multijets ou Woltmann, ou d’une version à ultrasons.

L’intégration dans la tuyauterie se fait par raccordement fileté ou à bride. Le stockage et l’affichage des valeurs sont pris en charge par le calculateur. D’autres variantes des modèles sont également disponibles: avec comptage de chaleur et de froid combinés (G13/14) ou adaptés aux mélanges eau/glycol pour les panneaux solaires (G18/19).

Pour l’intégration dans un système de télérelève, des variantes dotées d´un module intégré M-Bus et ddes modules de communication à équiper ultérieurement.
