Les compteurs d'énergie thermique QUNDIS en un coup d’œil

Compteurs d'énergie thermique radio intégré Q heat 5.5 R

Radio intégrée pour plus de confort.

Le nouveau compteurs d'énergie thermique compact Q heat 5.5 R avec technologie radio intégrée se distingue par sa flexibilité pour une utilisation future dans les immeubles d’habitation et les locaux commerciaux.

Les compteurs à vis et les compteurs à capsule sont disponibles en différentes versions et tailles de raccordement pour enregistrer la consommation d’énergie des systèmes de chauffage, des systèmes solaires et des systèmes de traitement de l’eau chaude. Toutes les variantes d’appareils sont équipées en standard d’une unité de calcul amovible. La conception compacte, sans module supplémentaire, permet une installation peu encombrante. Grâce à la transmission radio intégrée et au démarrage radio automatique, la mise en service et l’intégration dans un système radio Q walk-by ou Q AMR sont simples et rapides. Le cycle d’enregistrement statique toutes les 36 secondes (batterie de 10 ans) garantit une grande précision de comptage (en option toutes les 8 secondes avec une batterie de 7 ans).

Afin de pouvoir réagir avec souplesse aux exigences et aux situations d’installation les plus diverses, le Q heat 5.5 R peut être commuté sur place entre le départ et le retour sans qu’il soit nécessaire de changer les sondes de température. En outre, il est possible de modifier l’unité énergétique (GJ – MJ <-> kWh – MWh).

Sur demande, toutes les variantes de compteurs d'énergie thermique peuvent être commandées avec un cryptage AES. En cas de besoin, le décryptage est possible dans le Q SMP en fonction du tarif.

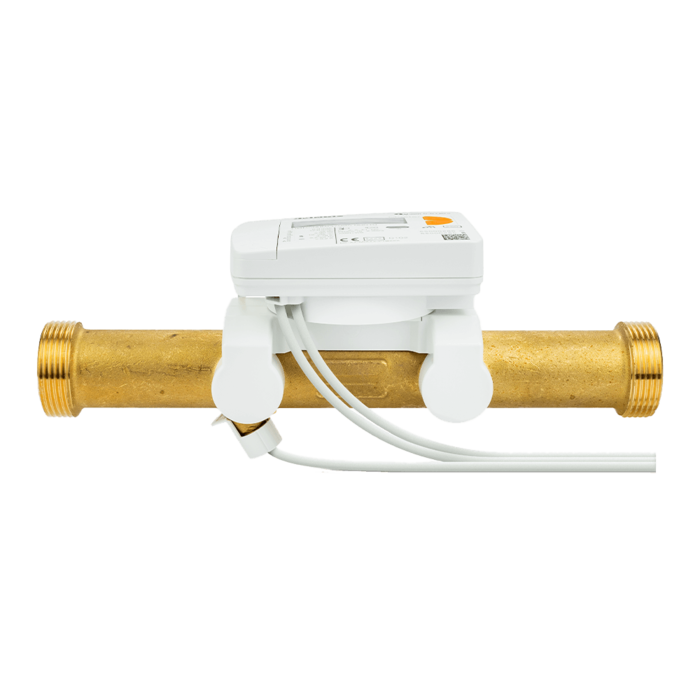

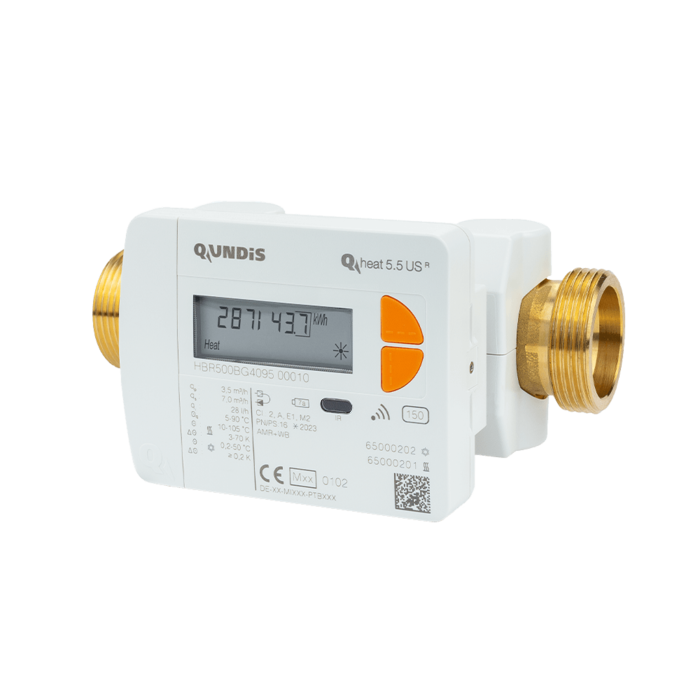

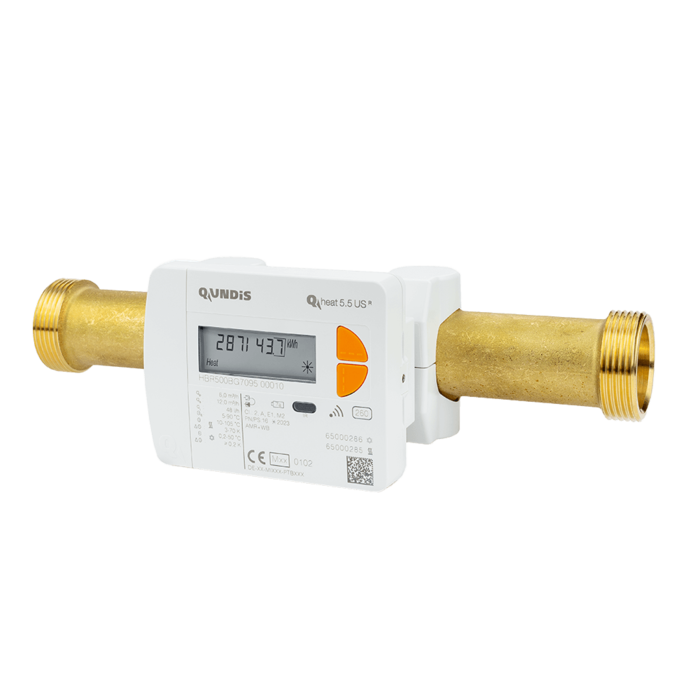

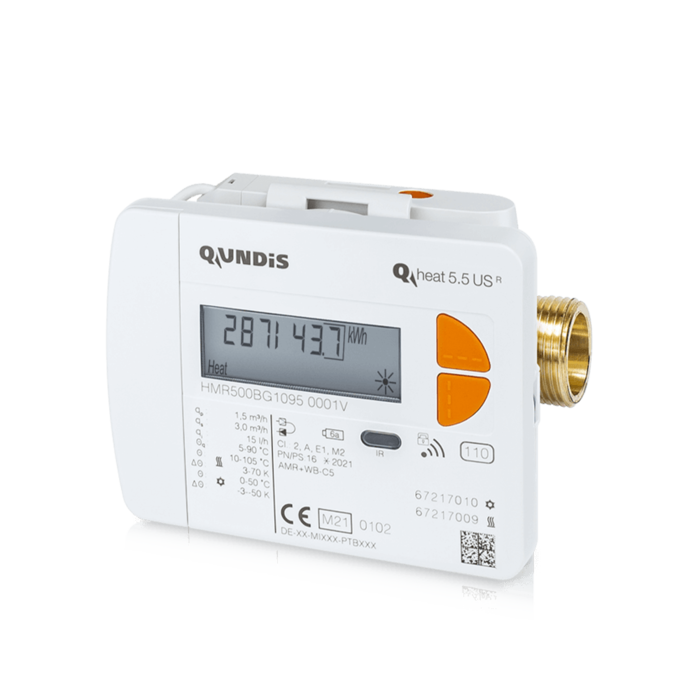

Compteurs d'énergie thermique à ultrasons avec radio intégrée Q heat 5.5 US R

La précision du comptage s’allie à des caractéristiques conçues pour l’avenir.

La technologie de comptage par ultrasons est synonyme de précision, de relevés stables à long terme et de facilité d’utilisation lors de l’installation. Associée à la technologie radio intégrée, elle constitue un ensemble très pratique dans le domaine de l’acquisition des données de consommation. Le cycle de comptage court et statique de toutes les 12 secondes avec la batterie de 10 ans (en option toutes les 4 secondes avec la batterie de 7 ans), la plage dynamique allant jusqu’à 1:250 ainsi que la précision de comptage de classe 2 se traduisent par un niveau très élevé de précision de lecture.

Les compteurs à vis sont disponibles dans des débits de 0,6 à 10,0 m3/h pour enregistrer la consommation d’énergie des systèmes de chauffage, de refroidissement et d’approvisionnement en eau chaude.

La conception compacte, l’unité de calcul amovible et la possibilité de montage en hauteur offrent de nombreuses possibilités d’installation, même dans des endroits exigus. En outre, si nécessaire, il est possible de passer sur place de l’alimentation au retour (sans changer les capteurs de température), ainsi que d’une unité d’énergie à l’autre (GJ – MJ <-> kWh – MWh).

Le cryptage AES de l’appareil est possible sur demande. Le décryptage peut être effectué dans le Q SMP sur une base tarifaire. En option, des appareils avec des télégrammes AMR purs ou AMR étendus sont disponibles.

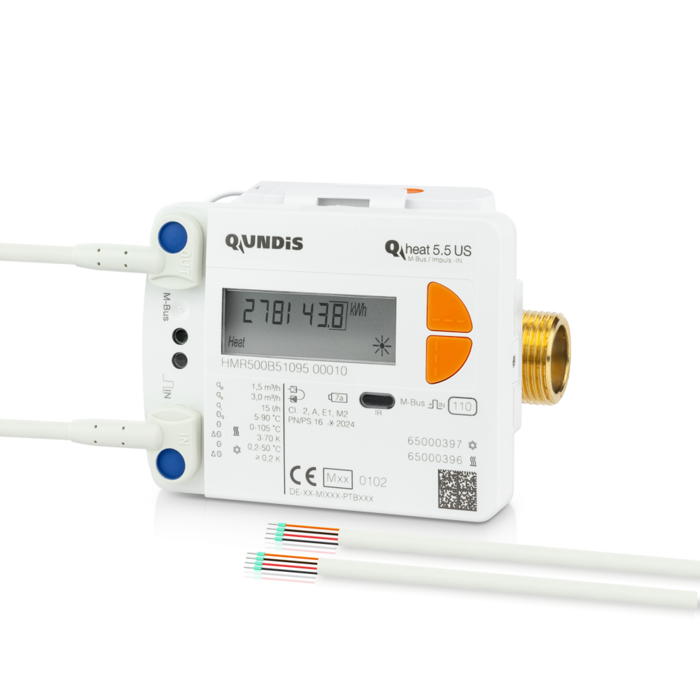

Compteur de chaleur Q heat 5.5 M-Bus / Impulse-IN

Intégration parfaite dans les réseaux M-Bus.

QUNDIS propose deux versions de son compteur de chaleur à vis Q heat 5.5 qui a fait ses preuves. Le Q heat 5.5 M-Bus / Impulse-IN dispose d’interfaces de communication intégrées M-Bus et Impulse-IN. Cela permet d’intégrer jusqu’à 2 compteurs d’eau dans un réseau M-Bus existant via une charge standard. Le paramétrage du compteur s’effectue confortablement à l’aide des touches de l’appareil ou via l’interface IR. Cela réduit considérablement les efforts d’installation et les coûts d’intégration dans un réseau M-Bus. Le Q heat 5.5 est également disponible en option avec une interface M-Bus uniquement.

Grâce à leur conception compacte et à leur unité de calcul amovible, les compteurs de chaleur sont idéaux pour les situations d’installation où l’espace est limité. Avec ses 63,6 mm, le Q heat 5.5 M-Bus / Impulse-IN est l’un des compteurs de chaleur les plus plats de sa catégorie sur le marché.

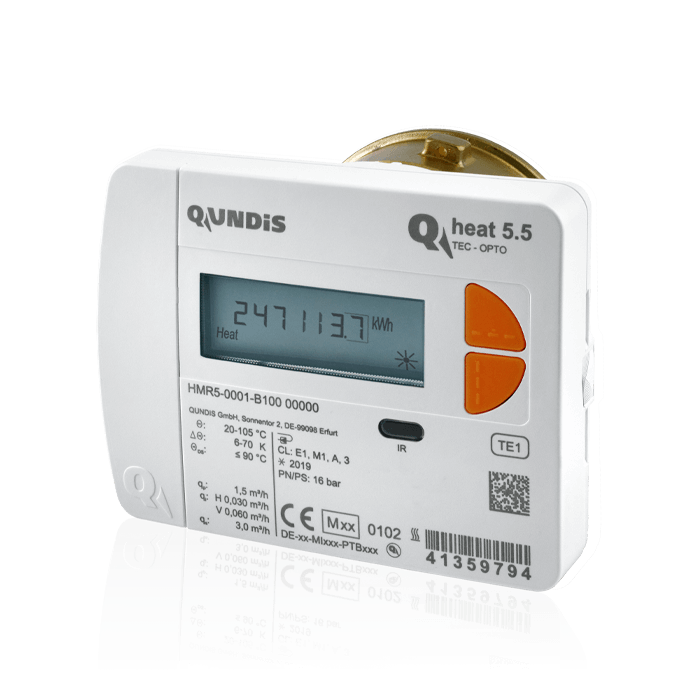

Compteur d’énergie thermique électronique Q heat 5.5

Compact et polyvalent.

Le compteurs d'énergie thermique compact Q heat 5.5 est équipé en standard d’une interface IR. Il est disponible en version à vis et en version à capsule de mesure pour les interfaces de connexion IST (G2″ – Ista), A1 (M77 x 1,5 – Allmess) et TE1 (M62 x 2 – Techem). Si la transmission des données doit se faire par radio (Q AMR, Q walk-by) ou par câble (Q M-Bus), l’appareil peut simplement être équipé d’un module supplémentaire.

Tous les compteurs de volume sont disponibles dans les dimensions de débit établies de 0,6 / 1,5 et 2,5 m3/h.

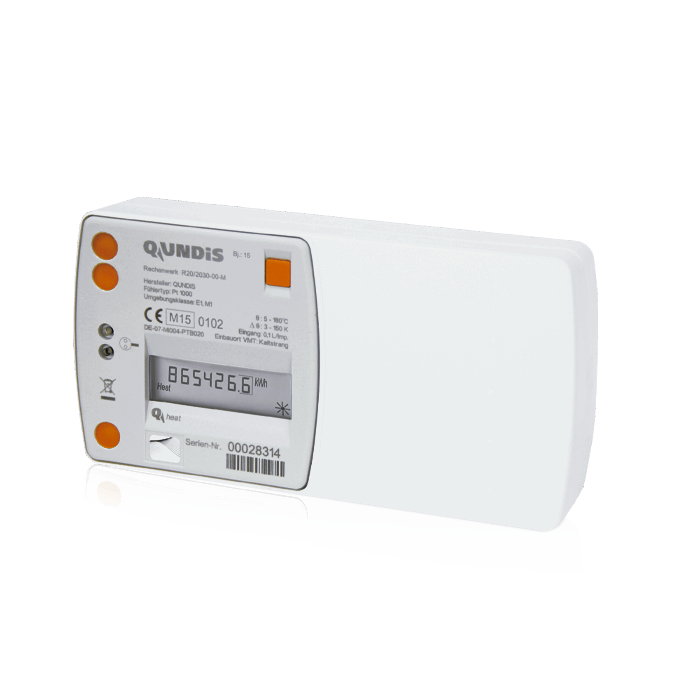

compteurs d'énergie thermique divisé Q heat split

Pour les grands volumes et les températures élevées.

Nos compteurs d'énergie thermique Q heat split se composent d’une unité de calcul électronique, d’un compteur de volume et de capteurs de température. Ils sont imbattables pour les grands volumes ou les charges de pression et de température élevées. En fonction du volume requis, le capteur de débit est conçu en version Woltman ou à ultrasons. Il est intégré dans le système de tuyauterie par un raccord fileté ou à bride. Pour la transmission des données par radio (Q AMR, Q walk-by) ou par câble (Q M-Bus), le calculateur peut être facilement équipé d’un module supplémentaire.

Les compteurs d'énergie thermique Q heat split sont disponibles en tant que compteurs de chaleur, compteurs de chaleur avec option de refroidissement ou compteurs solaires.
