Nœuds de réseau et passerelles par QUNDIS

Les nœuds de réseau Q node 5.5 constituent le cœur de la solution du système de relevé automatique des compteurs Q AMR. Ils reçoivent les données de consommation des appareils de mesure et les distribuent dans le réseau à l’intérieur du bâtiment. Ainsi, les données de consommation sont toujours disponibles pour une transmission à distance.

Grâce à la communication radio entre eux, chaque nœud d’un réseau peut transmettre toutes les données nécessaires à la facturation des coûts d’exploitation. Ce principe favorise la redondance des données de consommation collectées. Le relevé des compteurs automatisé dans le cadre du système QUNDIS Q AMR basé sur la radio est ensuite mise en œuvre en ligne par transmission mobile via Q gateway 5 ou Q gateway 6 direct.

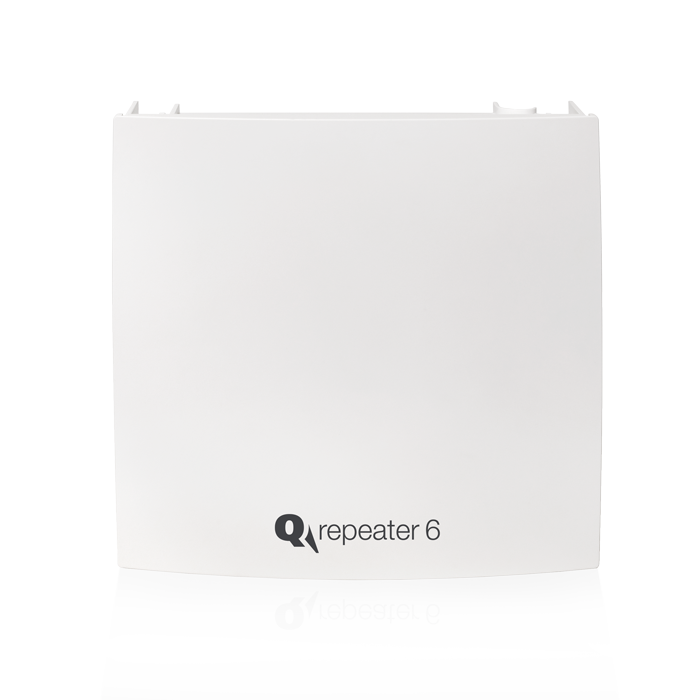

Q repeater 6Nouveau

Q repeater 6
Répéteur

Q repeater 6
Brochure produit (EN) Fiche technique

Q repeater 6

Répéteur construire des ponts dans le système de transmission radio.

Le Q repeater 6 étend la portée de réception de votre Q gateway 6 direct et assure une connexion fiable des appareils de mesure installés hors de portée de la passerelle, par exemple les compteurs de chaleur dans la cave. Le Q repeater 6 reçoit et transmet de manière sûre et efficace les données des appareils QUNDIS en mode C ainsi que des compteurs tiers (wM-Bus, modes C et T, unidirectionnel) à la passerelle. La communication entre le Q gateway 6 direct et le Q repeater 6 est cryptée et bidirectionnelle.

Avantages :

  • Installation et mise en service faciles : avec Q tool et Q app
  • Réception optimale : réception des appareils QUNDIS en mode C et des compteurs tiers
  • Fonctions radio de pointe : M-Bus 868 MHz sans fil pour la lecture, réception radio ISM optimale avec mode de sécurité 0, mode 5, mode 7 ou mode 10.
  • Longue durée de vie des piles : jusqu’à 12 ans, selon les conditions d’utilisation.
  • Sécurité élevée des données : transmission cryptée des données et communication sans fil

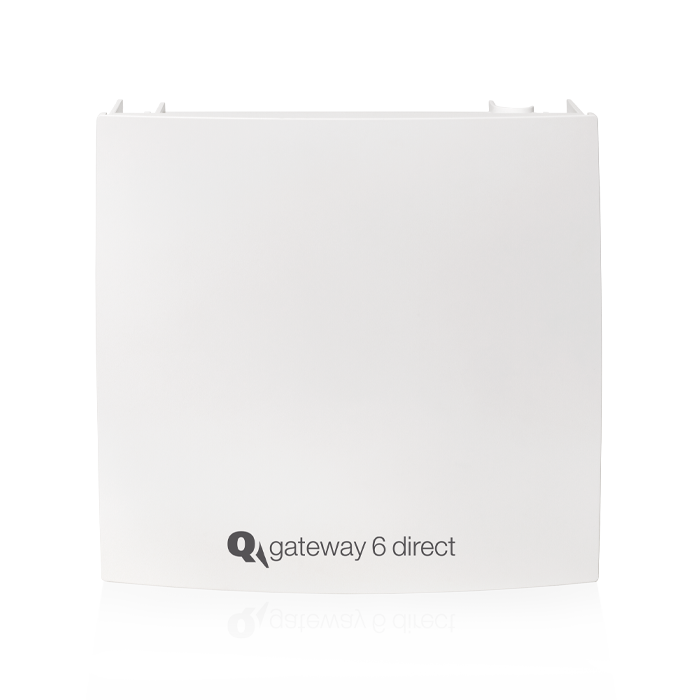

Product picture QUNDIS Q gateway 6 directNouveau

Q gateway 6 direct
Passerelle

Product picture QUNDIS Q gateway 6 direct
Brochure produit (EN) Fiche technique

Q gateway 6 direct

Passerelle flexibilité et efficacité dans de nouvelles dimensions

Q gateway 6 direct – la dernière innovation de QUNDIS – marque le début de la 6ème génération de ces appareils. QUNDIS lance ainsi la prochaine étape de développement dans les domaines de la mise en service du système, de la réception et de la transmission des données.

La simplicité d’utilisation de la Q gateway 6 direct commence dès l’installation : le boîtier avec son ouverture optimisée et le contrôle numérique de l’installation avec Q app et Q tool rendent l’utilisation simple et efficace. Avec une carte SIM en équipement standard, QUNDIS garantit une mise à disposition et une gestion fiables des données via son Q SMP.

En outre, une série de fonctions de maintenance à distance via le Q SMP permettent des processus efficaces et optimisés au quotidien. Les mises à jour logicielles, par exemple, sont effectuées automatiquement par voie hertzienne. Elles sont commandées par le Q SMP, ce qui garantit que votre système est toujours à jour.

Avantages :

  • Installation et mise en service simples : démarrage par un seul bouton, pas de configuration de la carte SIM, pas de gestion de réseau requise.
  • Réception exceptionnelle : réception des appareils QUNDIS en mode C et des compteurs tiers (wM-Bus, mode C et mode T, unidirectionnel).
  • Communication radio de pointe : M-Bus sans fil 868 MHz pour les relevés, nouvelle technologie radio LTE-M / NB-IoT avec une couverture réseau et une pénétration des bâtiments étendues.
  • Processus efficaces : données de consommation transmises par e-mail ou SSH FTP aux intervalles souhaités directement à votre bureau, paramétrage et gestion via la Q SMP.
  • Longue durée de vie de la batterie : jusqu’à 12 ans, en fonction de la situation d’exploitation.
  • Haute sécurité des données : hébergement des données basé sur le cloud, traitement des données en conformité avec le RGPD et les normes européennes de sécurité des données.



Product picture QUNDIS Q gateway 5

Q gateway 5
Passerelle

Product picture QUNDIS Q gateway 5
Brochure produit (EN) Fiche technique

Q gateway 5

Passerelle enregistrement des données au lieu de la lecture.

Notre Q gateway 5 combine de manière unique la surveillance de tous les appareils de comptage et nœuds de réseau au sein d’une même propriété avec la transmission automatique de données à distance.

Elle enregistre les données de consommation de jusqu’à 2 500 appareils de comptage et les transmet par radio mobile 2G / 3G / 4G à la plateforme de comptage intelligente de QUNDIS (Q SMP). À partir de là, toutes les données sont transmises automatiquement par e-mail à votre bureau. Grâce à notre batterie haute performance, la Q gateway 5 fonctionne sans interruption pendant toute la durée du contrat. Selon le scénario d’utilisation, la durée de vie de la batterie peut aller jusqu’à 10 ans. Pour l’extraction quotidienne des données, nous proposons également la Q gateway 5 avec connexion au réseau.

Outre l’appareil lui-même, nous vous proposons une gamme complète de services de communication, de l’administration de la carte SIM à l’hébergement complet des données. L’appareil est équipé en usine d’une carte SIM. Nous gérons toutes les opérations de configuration de la passerelle via la plateforme de comptage intelligente de QUNDIS Q SMP.

Avantages :

  • Unique : la passerelle radio mobile surveille jusqu’à 2 500 appareils de comptage de 5 réseaux AMR et enregistre leurs données de consommation.
  • Haut niveau de sécurité des données : transmission mobile cryptée, communication radio supportée par le mode de sécurité OMS 5, hébergement des données par l’intermédiaire d’un partenaire de coopération.
  • Installation simple : aucun électricien n’est requis pour l’installation (ne s’applique qu’aux appareils fonctionnant sur batterie).
  • Mise en service rapide : configuration automatique du réseau par bouton-poussoir, appareil équipé en usine d’une carte SIM.
  • Coûts d’exploitation réduits : QUNDIS se charge de l’administration de la carte SIM, du traitement des tarifs/volumes de données et de l’hébergement des données.
  • Processus allégé : les données de consommation et les messages d’état sont envoyés par e-mail directement à votre bureau à des intervalles préétablis
Product picture QUNDIS Q node 5.5 - network node

Q node 5.5
Nœud de réseau

Product picture QUNDIS Q node 5.5 - network node
Brochure produit (EN) Fiche technique

Q node 5.5

Nœud de réseau

Q node 5.5 – le cœur efficace du système de relevé des compteurs à distance AMR reçoit les données de consommation des compteurs QUNDIS en mode S et C et les distribue au sein du réseau. Grâce à ses excellentes performances radio, le nœud de réseau fonctionne parfaitement dans les environnements difficiles des bâtiments. Le Q node 5.5 peut également recevoir et transférer des données de consommation cryptées AES.

  • Réception des compteurs QUNDIS en mode S et C
  • Configuration automatique du réseau Q AMR avec jusqu’à 12 nœuds de réseau
  • Passage facile des systèmes de génération 5.5 Q walk-by au relevé des compteurs à distance Q AMR.
  • Échange de données sécurisé possible grâce à la réception et à l’acheminement de dispositifs cryptés AES
  • Compatible en aval avec Q node 5 et WTT16 ... pour les systèmes en mode S
